山西長治經坊煤礦副斜井原斷面形狀為三心拱，料石砌暄，凈寬3.1m，凈高2.7m，斷面面積7.72m²，擴建為半圓形拱，凈寬為6.0m，凈高4.4m，斷面面積為22.5m²。副斜井井筒表土段土質以粘土和亞粘土為主，局部有少量滲水。在垂深約50-51m范圍，含有一層流砂，斜長通過距離為15m，井筒上部有后建的生產調度樓和職工宿舍樓。管棚施工前擴挖時有兩次塌方。

如何安全通過塌方充填段和流砂段，確保地面建筑物的安全是該工程能否順利進行的關鍵。在對施工方法進行篩選后，決定采用超長斜向大管棚超前支護作為本次施工的主要手段。管棚布置在斜井隧道開挖線外300mm的弧形輪廓線上，采用 φ133×8 mm的無縫鋼管，相鄰管棚中心間距為300mm，單根管棚長度為170m，共布置管棚39根，采用泥漿循環導向跟管鉆進法一次打設到位。斜井的坡度為20°。

經坊煤礦副斜井表土段施工采用管棚超前支護的方法取得了良好的效果，順利通過了流砂層和兩處充填段 。實踐證明，長管棚超前支護方法在煤礦斜井表土段復雜地質條件下隧道施工是有效的,對于煤礦暗挖斜井施工安全具有足夠的可靠性和適用性。

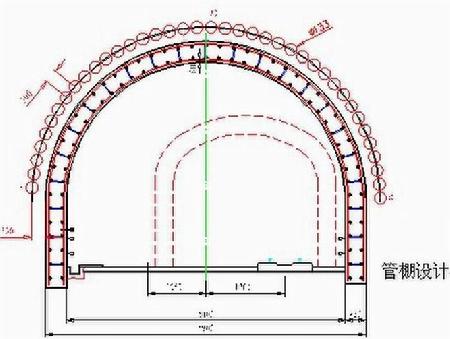

管棚布置圖

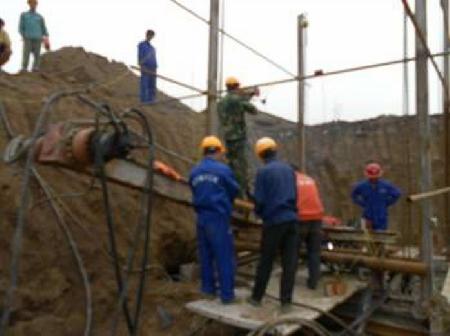

施工現場
